SE構法とは
地震に強く、デザイン性を追求できる木造型ラーメンフレーム
SE構法は、信頼性の高い構造材と独自に開発したSE金物を用いた、木造ラーメン構造です。 接合部にSE金物を使うことで断面欠損や柱の引き抜き現象を防ぎ、高い耐震性能を獲得しました。 筋交いや耐力壁を最小限に抑えることができるため、木造でも大きな吹抜けや、柱のない大開口が可能。 地震に強い安心感とデザイン性の両方を追求することができます。
「耐震構法SE構法」でできること
「大開口・大空間」が可能
「耐震構法SE構法」は木造ラーメン構法を可能とし「大空間・大開口」が可能です。今まで高コストの鉄骨造でしか実現できなかった広大な自由空間が実現できます。

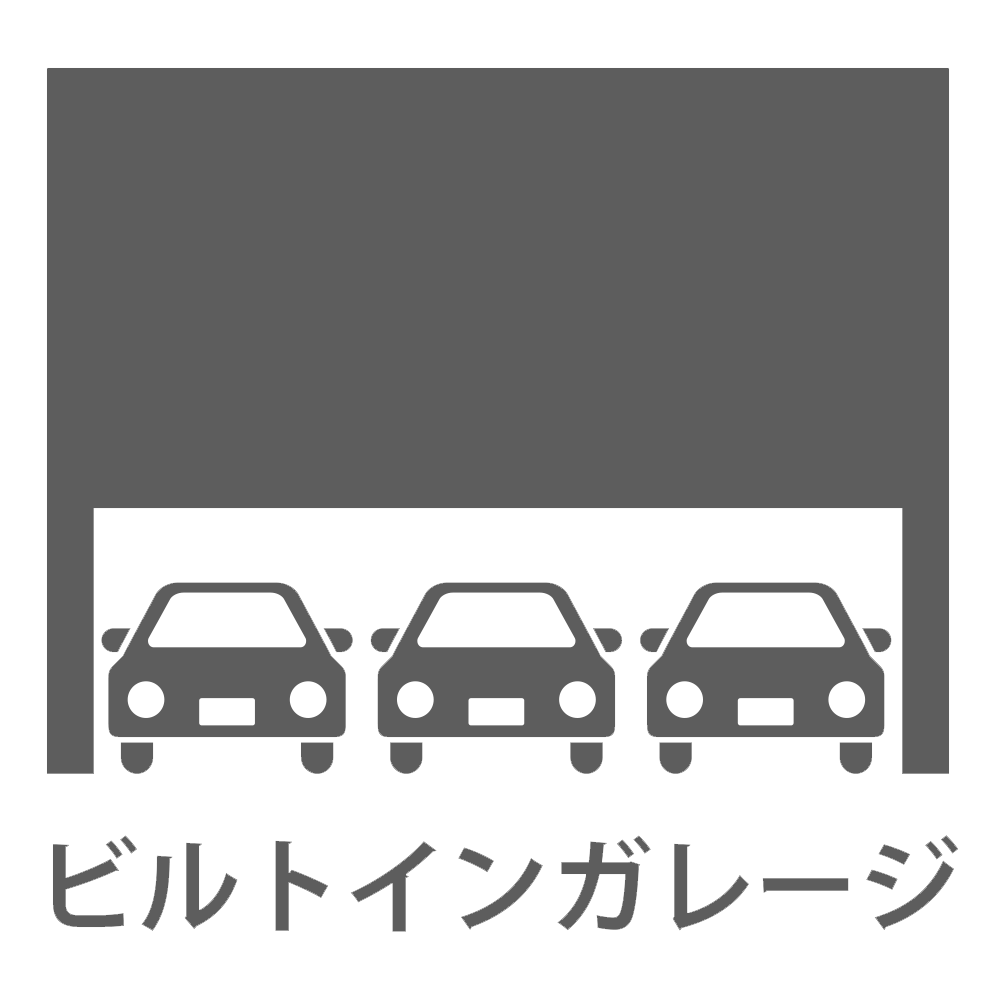

最大3台の駐車スペースが可能
「耐震構法SE構法」では、通常9mまでのスパンを可能にし最大３台の駐車スペースが可能です。 さらに、独自の構造計算により１２m以上の開口スパンも可能です。

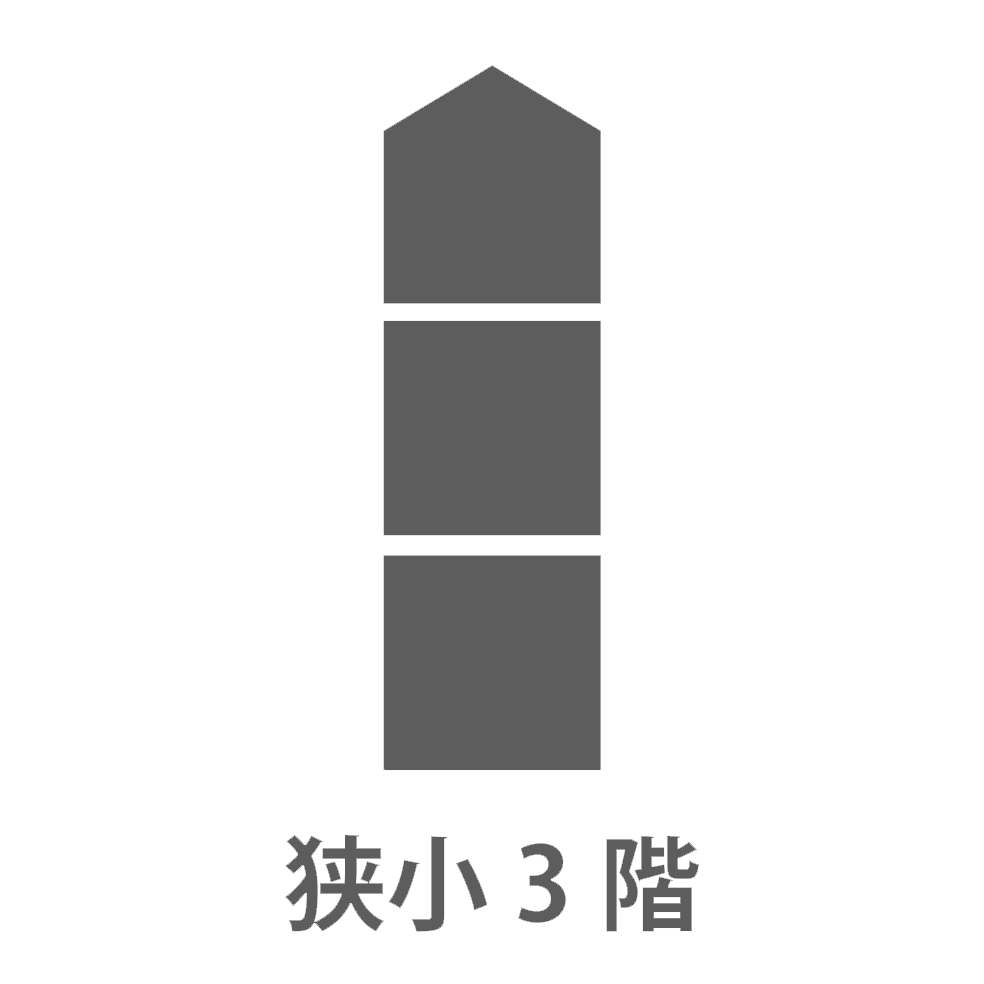

狭小住宅においてもプラン自由度が広がる
一般的な「壁量計算」では、体力壁によりプランの制限がありますが、「耐震構法SE構法」では全棟構造計算による木造ラーメン構法の特性を生かし、狭小住宅においてもプラン自由度が広がります。

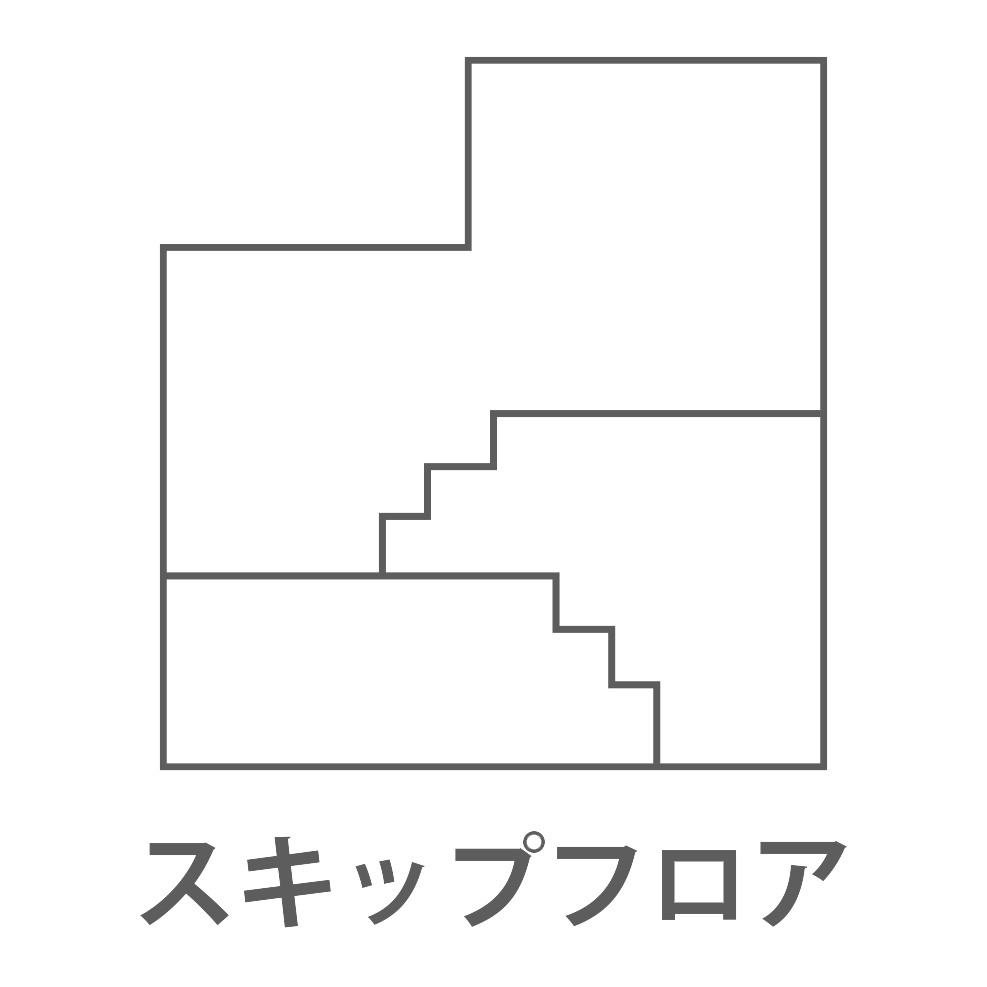

スキップフロアを安全に実現することが可能です
通常、スキップフロアは耐震的に不利に働きますが、「耐震構造SE構法」は工学的な構造計算に基づき、安全に実現することが可能です。 空間を段差が横の広がりと上下空間のつながりを融合した住宅のあり方を表現できます。

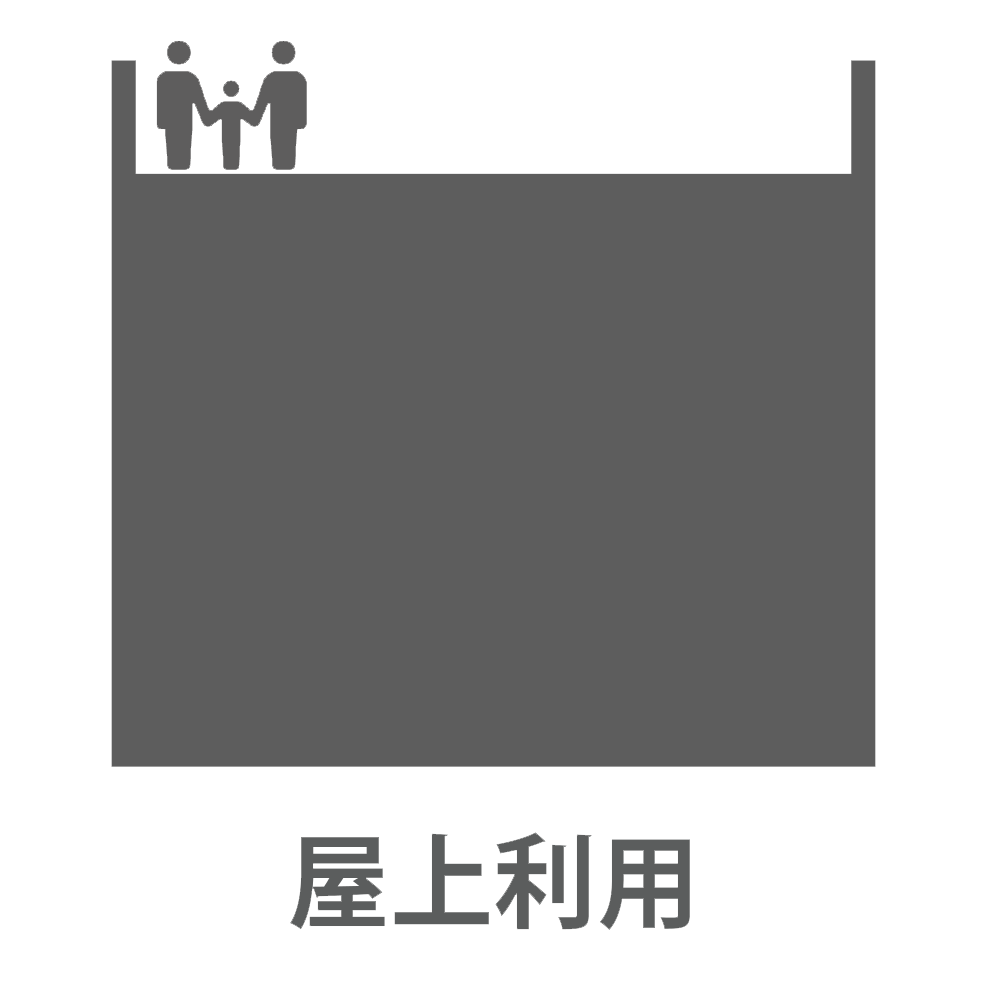

屋上を有効利用できます
「耐震構造SE構法」では、全棟構造計算をしているため、屋上の有効利用も可能です。 木造で安全に屋上を利用することは都市部においては利便性が広がります。

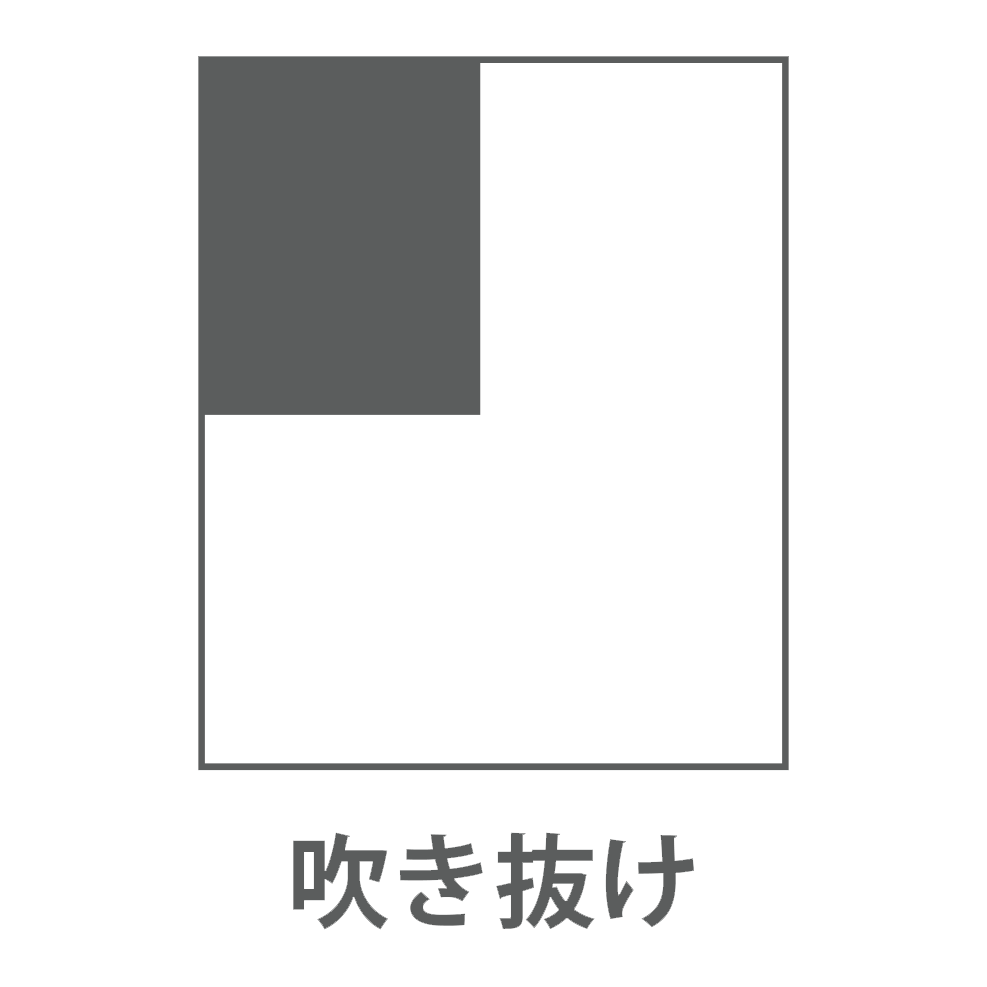

自由度のある吹き抜けが実現できます
通常吹き抜けは耐震的に不利になりますが、「耐震構法SE構法」では吹き抜けの自由度も桁違いです。同一階の床面積の1/3の大きさまで、工学的に安全に実現できます。

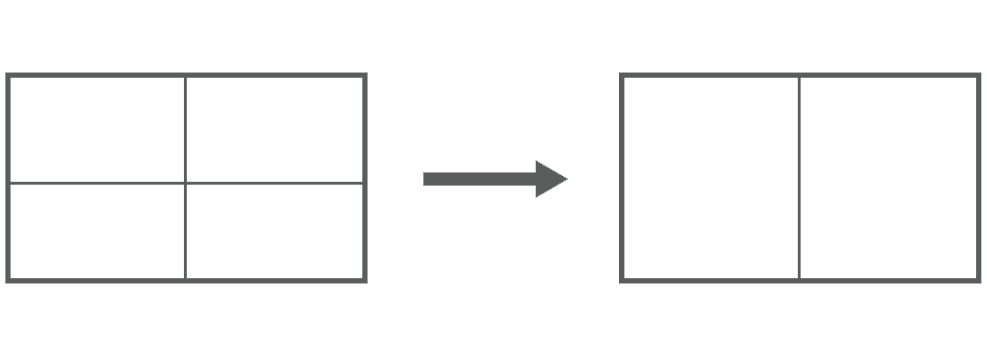

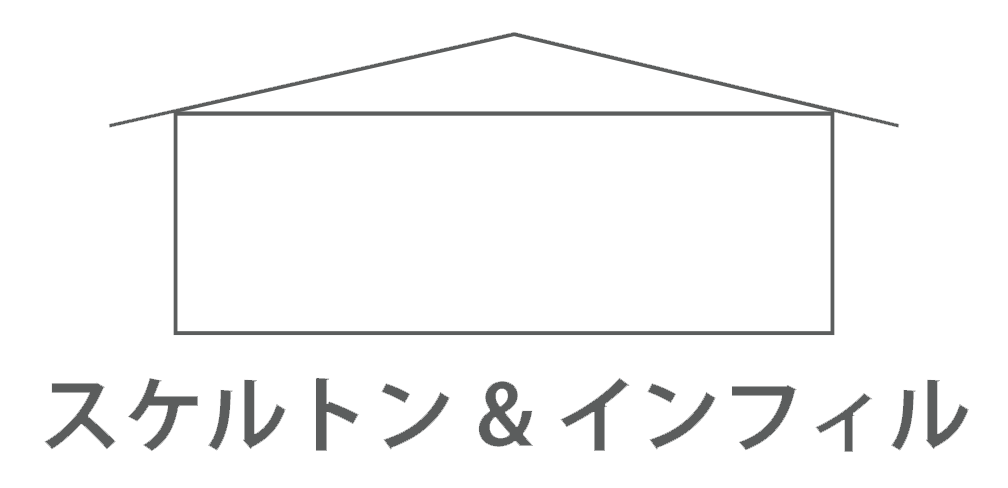

間取りの可変性にも柔軟に対応できます
「耐震構法SE構法」は、構造計算によって工学的に安全性が確認された唯一の木造ラーメン構造です。将来の間取りの可変性にも柔軟に対応できる構法です。 ライフスタイルの変化に合わせ、何世代も使える住まいです。
SE構法はなぜ強いのか？

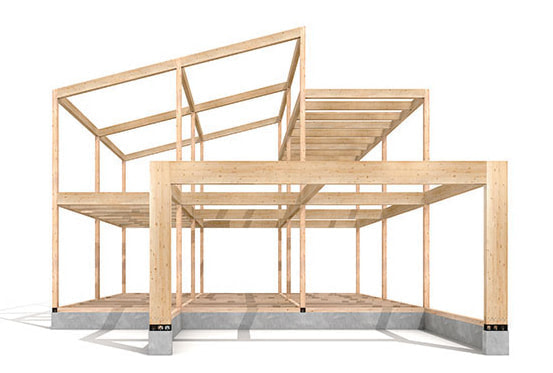

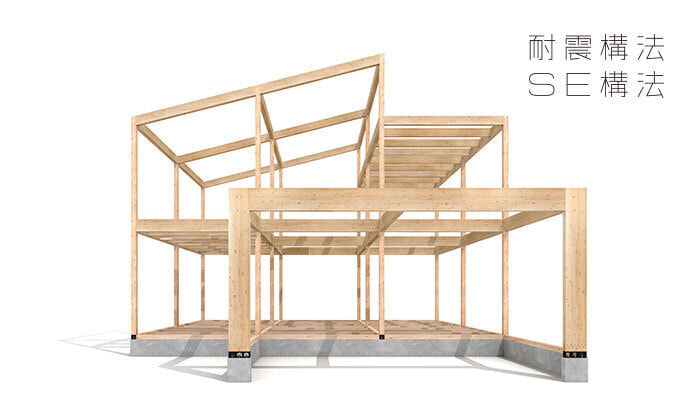

木造ラーメン構造
柱や梁そのものを互いに剛接合し、強固な構造躯体をつくり上げる。 従来、鉄骨造やRC造において主流だったラーメン構法を、日本の木造住宅に取り入れたのがSE構法です。
構造計算(許容応力度計算)

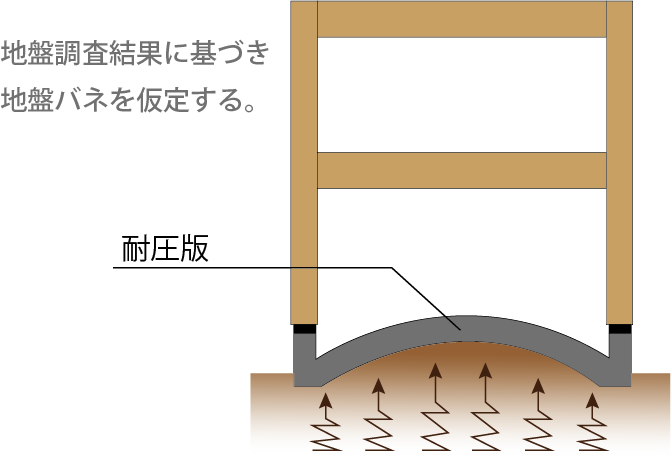

基礎の構造計算

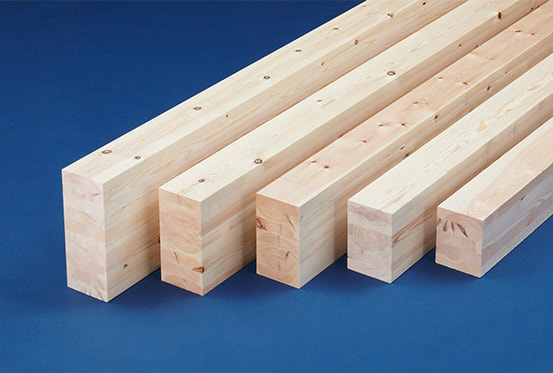

構造用集成材
構造計算をするには、材料の強度の把握が大前提。SE構法では、柱１本、梁１本きちんと強度表示が可能な構造用集成材を使用しています。太さも４寸（120mm）が標準。通常在来工法3.5寸（105mm）と比べ、断面積で1.3倍の違いがあります。

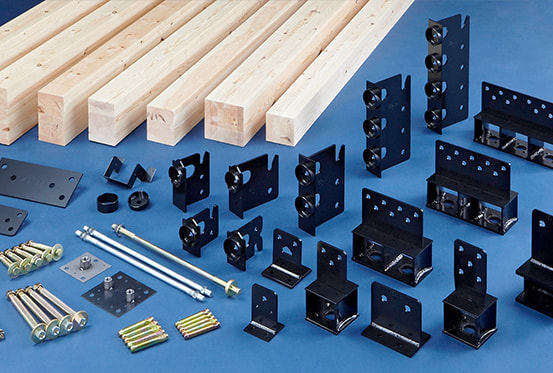

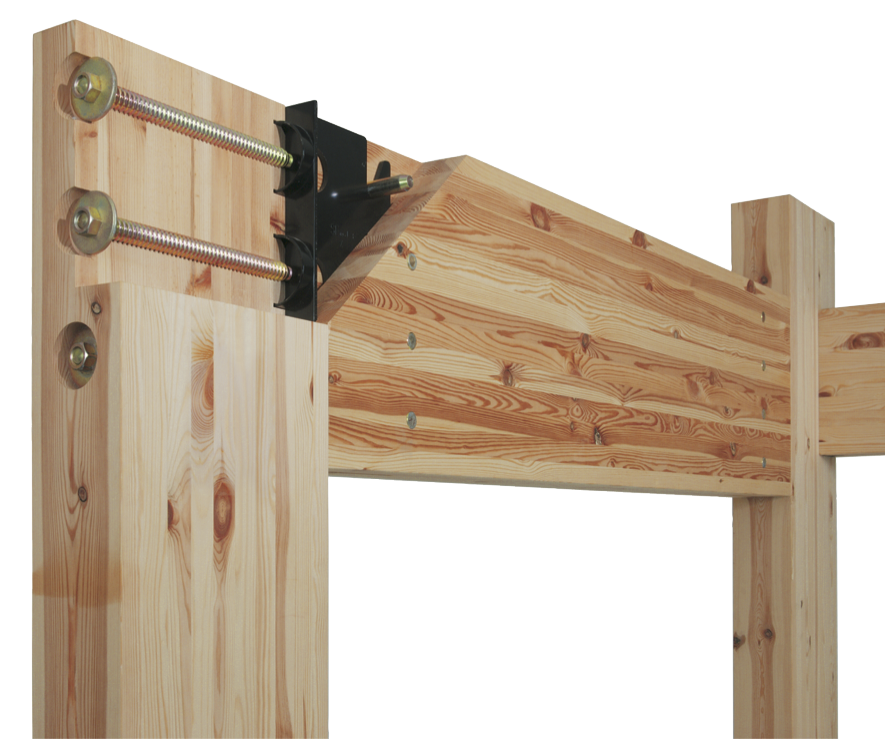

SE専用金物
SE構法の特徴である木造ラーメン構法を実現したのは、高剛性のSE専門金物。
金物の肉厚は 6mm であり、通常在来工法で使用される金物の 2 倍の厚みがあります。
実験値で 168 年の耐用年数も確認。長期間の安全性を担保しております。

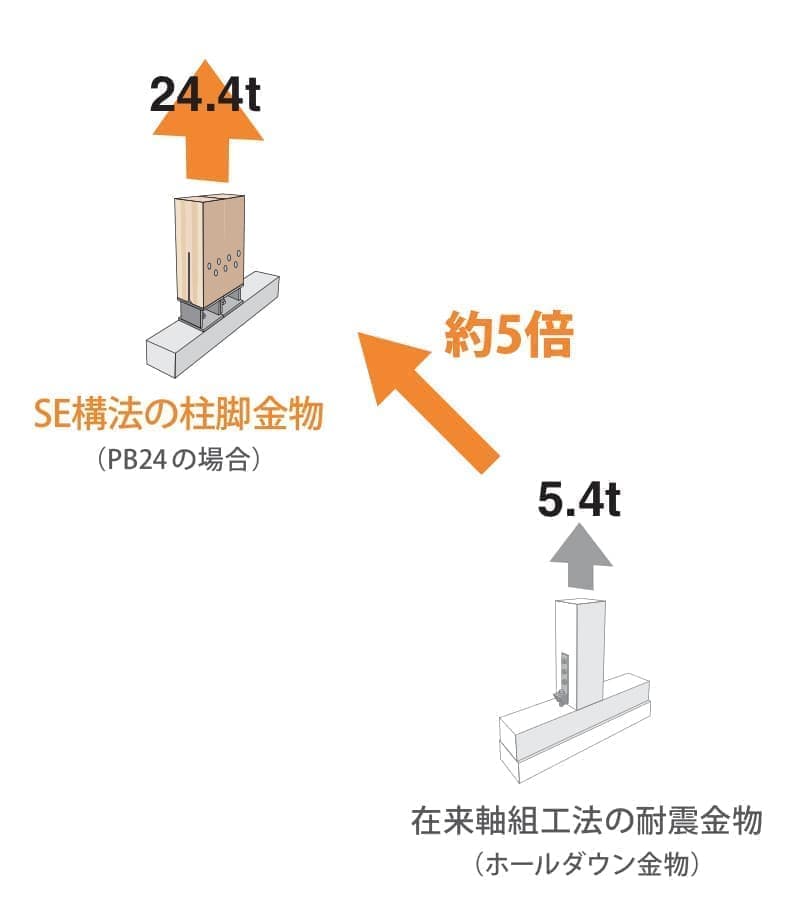

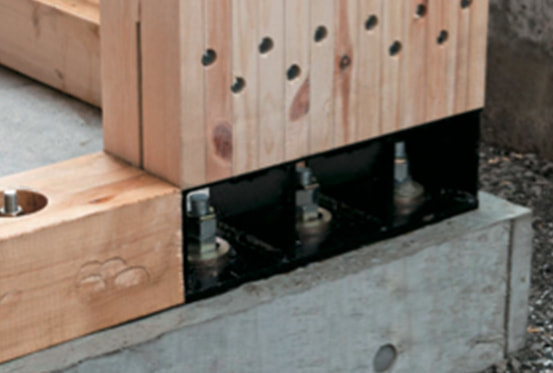

熊本地震に代表されるような震度６や７クラスの地震が来ると、建物の柱に非常に大きな「引抜き力」が加わります。大地震で倒壊している建物をみると柱が土台から引き抜かれている現象を多く目にします。 SE 構法では専用の柱脚金物を使用。高強度なアンカーボルトと相まって一般在来軸組構法の約 5 倍の強度を確保しています。
柱と梁を剛接合する木造ラーメン構法では絶対に緩まない金物接合が必要です。

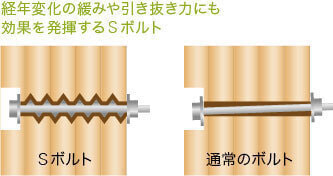

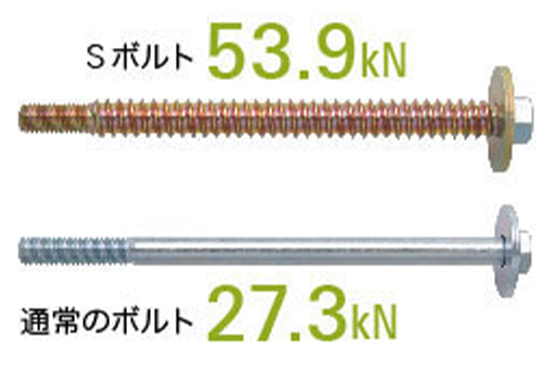

SE構法ではこの課題を克服するために「 Sボルト」という特殊なボルトを全棟標準で採用しております。
耐力壁
SE構法は繰り返し地震にも耐えられるように、様々な実験を重ねています。

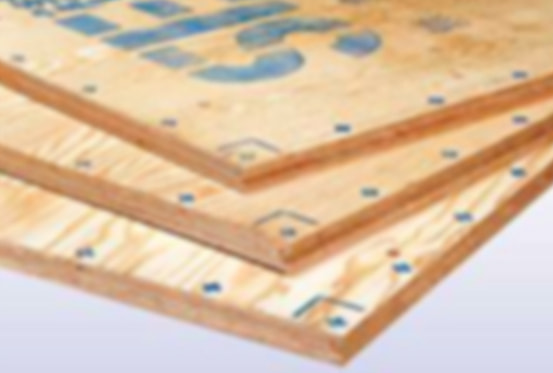

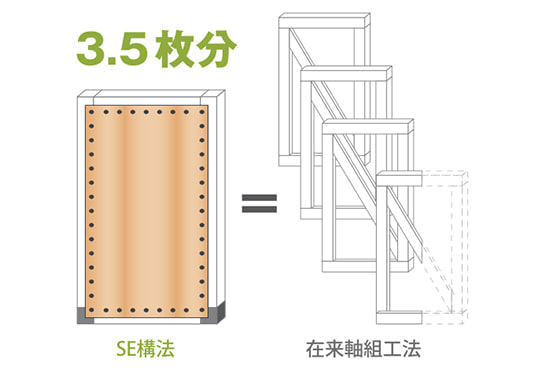

構造用合板は「JAS特類1級構造用合板」を使用し、通常より太いCN釘と合わせて、耐力壁は一般在来軸組工法の3.5倍の強度をもっております。
水平構面
品質基準

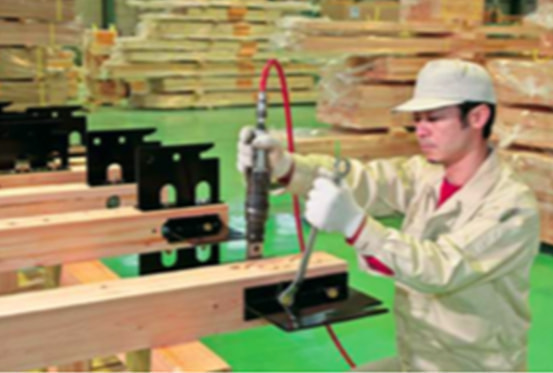

構造部材の品質管理の証として「出荷証明書」を発行しています。
保証
SE構法は安全性を担保した構造躯体に対して「SE住宅性能保証書」を全棟発行。
水平部材に1/120以上の傾斜、床・梁など通常荷重下での1/500以上のたわみ、柱・壁の鉛直部材の1/120以上の傾斜、という厳しい基準のもと、基礎・構造躯体とそれを構成する金物に起因する建物の損傷を保証しています。

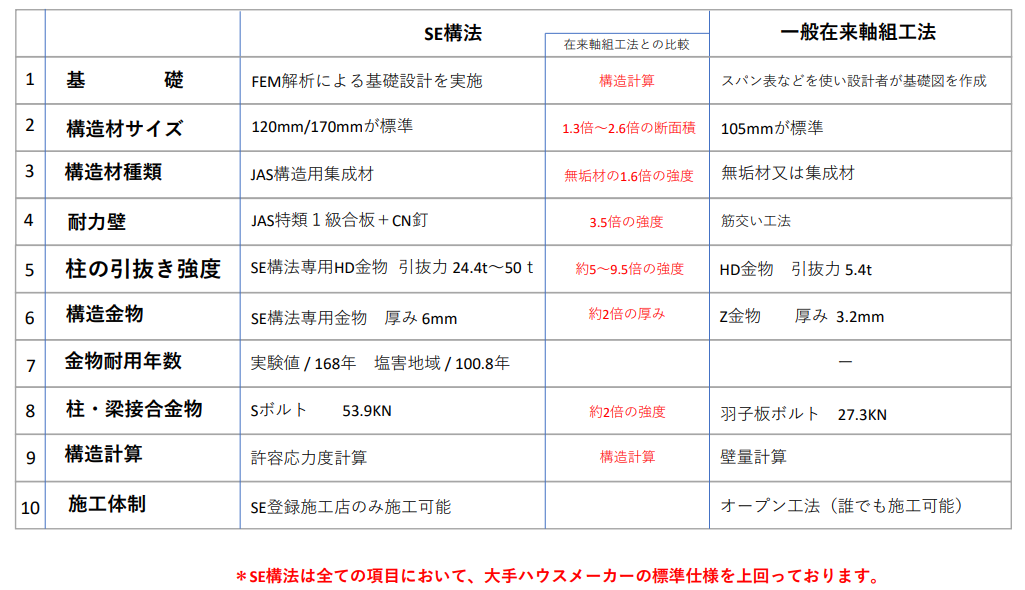

SE構法の構造的特徴
